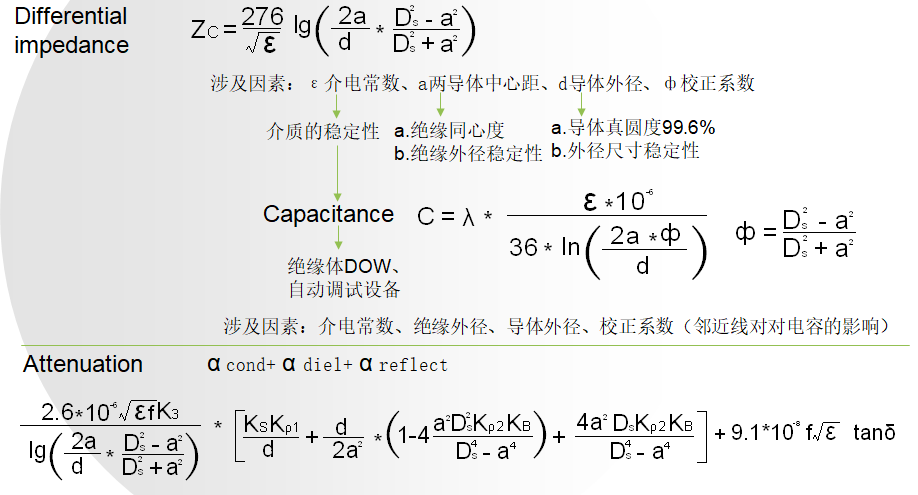

Tiek analizēti vairāki svarīgi saziņas parametri, piemēram, SAS pārvades līnijas pretestība, vājināšanās, aizkave un šķērsrunu vājināšanās, kā arī noskaidroti ražošanas procesa projektēšanas un procesa kontroles galvenie punkti. Tiek kontrolēti faktori, kas var izraisīt iepriekš minēto svarīgo parametru pasliktināšanos katrā procesā.
Izolācijas procesa ražošanas procesā visaptveroši apsveriet faktorus, kas ietekmē produkta kvalitāti, teorētisko analīzi un specifisko aprīkojumu un izejvielu faktisko izmantošanu, un visbeidzot sastādiet piemērotu procesa plānu, lai vadītu SAS ražošanu. ātrgaitas pārvades līniju izolācijas process. Tā kā katra ražošanas uzņēmuma izvēlētās izejvielas un ražošanas iekārtas ir atšķirīgas, pastāv zināmas atšķirības praktiskajā pielietojumā. Fiziskās putuplasta izolācijas veiktspējas parametrus ietekmē daudzi faktori, taču galvenie ietekmējošie faktori ir šajā rakstā minētie punkti. Ražošanas procesā vispirms var atrisināt galvenos faktorus un pēc tam koriģēt sekundāros faktorus.
Aprīkojuma prasības
Šī produkta ražošanas procesā ir jāsaprot divi galvenie termini: 1, iesaiņošana, 2, karstā kausēšana.
Iesaiņotās alumīnija folijas biezums un pārklāšanās ātrums ir stingri jākontrolē, un parastās stieples pārklāšanās ātrums var atbilst prasībām 15–25%, bet SAS izmanto paralēlu līniju pāru struktūru un pretšķērsošanas spēju. paši līniju pāri tiek samazināti līdz nullei. Lai nodrošinātu kabeļa tuvākā gala šķērsrunas vājināšanu, parasti tiek prasīts, lai ietīšanas pārklāšanās ātrums būtu no 30 līdz 40%, ļoti svarīga ir iesaiņojuma ražošanas procesa kontrole, ietekmēs ietīšanas kvalitāti. pārraides vides nevienmērīgums, piemēram, alumīnija folijas izdalīšanās nav gluda un ir alumīnija šķembas, kad aizsprostojums ir vispārējs, alumīnija folija tiks noņemta; Turklāt, ja alumīnija folija nav novietota gludi, gruveši tiks nokasīti, un tie ļoti nevienmērīgi pielips pie serdes vada virsmas, ietekmējot pārraides vides vienmērīgumu, kā rezultātā samazināsies pārraides veiktspēja. produkts, jo īpaši pretestība un vājināšanās.

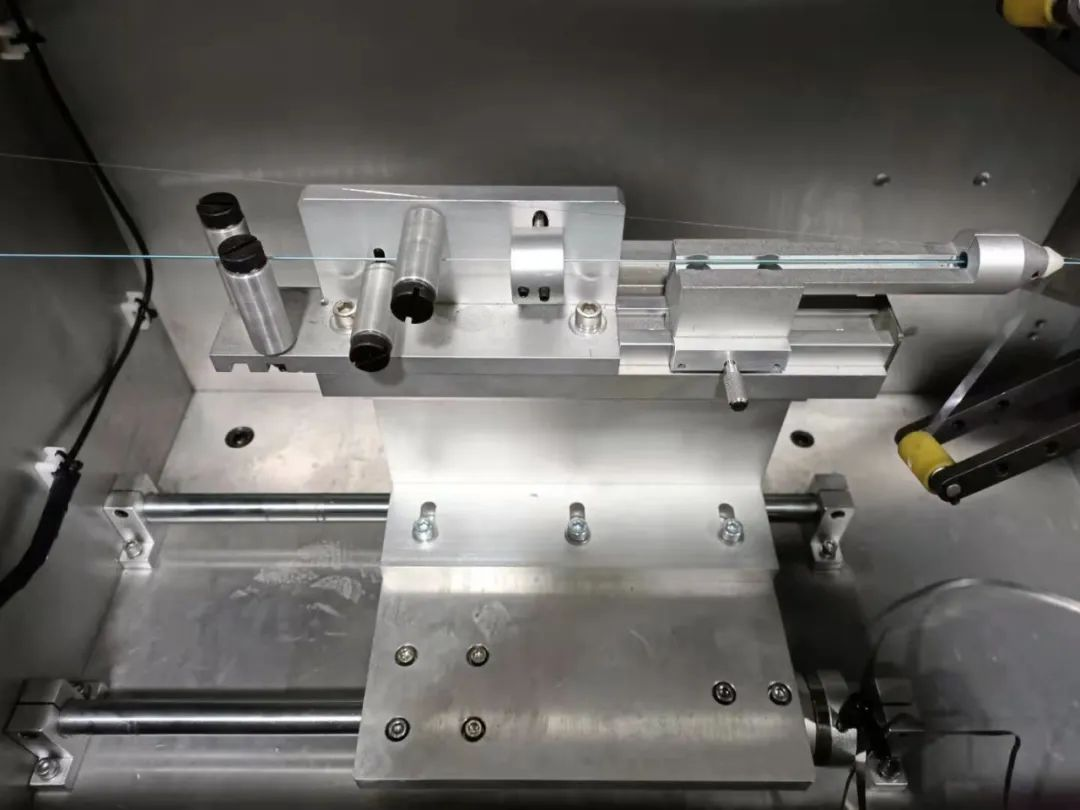

Pirms diferenciāļa pāra uzņemšanas pašlīmējošā poliestera lente ir jāuzsilda, lai pašlīmējošās poliestera lentes karstā kausējuma līme izkustu un sasaistītos. Karstā kausējuma daļa izmanto kontrolētas temperatūras elektromagnētiskās sildīšanas priekšsildītāju, un sildīšanas temperatūru var atbilstoši pielāgot atbilstoši faktiskajām vajadzībām. Vispārējās priekšsildītāja uzstādīšanas metodes ir divas vertikālas un horizontālas, vertikālais priekšsildītājs var ietaupīt vietu, bet tinuma pārim ir jāiziet cauri lielam virzošā riteņa leņķim, lai iekļūtu priekšsildītājā, būtu viegli izveidot izolācijas serdi un relatīvo stāvokli. iesaiņojuma lentes maiņa, kā rezultātā samazinās augstfrekvences pārvades līnijas elektriskā veiktspēja. Turpretim, tā kā horizontālais priekšsildītājs atrodas vienā taisnā līnijā ar tinumu pāri, stiepļu pāris pirms ieiešanas priekšsildītājā iet tikai cauri dažiem vadošajiem riteņiem ar nacionālās iztaisnošanas funkciju, un tinuma stieples adīšanas leņķis nemainās, kad kas iet caur virzošo riteni, kas nodrošina
izolētās serdes stieples un tinuma lentes fāzes adīšanas stāvokļa stabilitāte. Vienīgais horizontālā priekšsildītāja trūkums ir tas, ka tas aizņem vairāk vietas un ražošanas līnija ir garāka nekā tinuma iekārta, kas aprīkota ar vertikālo priekšsildītāju.
Tāpēc, izvēloties iekārtu, ir pilnībā jāņem vērā iekārtu jauda un ražošanas ceha faktiskā situācija. Parasti, ja ražošanas ceha telpas apstākļi atļauj, augstfrekvences sakaru līnijām zem 5GHZz var izmantot vertikālos priekšsildītājus, savukārt augstfrekvences sakaru līnijām ar augstākām frekvencēm izmanto horizontālos priekšsildītājus. Ja ražošanas darbnīcas telpa ir ierobežota, biežu pārvades līniju ražošanā virs 5 GHz var izmantot arī vertikālos priekšsildītājus, taču salīdzinājumā ar horizontālajiem priekšsildītājiem procesa vadība ir sarežģītāka. Ietinot poliestera lenti, jāņem vērā, ka ietīšanas virzienam jābūt pretējam alumīnija folijas virzienam, pārklāšanās ātrums ir stabils un nav nevēlamas parādības, piemēram, deformācijas. Pirms saņemšanas ir nepieciešams uzsildīt pašlīmējošo poliestera lenti, sildīšanas temperatūra nedrīkst būt pārāk augsta, temperatūra ir pārāk zema, karstā kausējuma līme nevar pilnībā izkausēt, saite nav spēcīga un ir viegli ja ir noplūdes adhēzijas parādība, piemēram, noplūdes adhēzijas parādība, produkts var netikt atzīts par neatbilstošu sākotnējā testa posmā, bet pēc pārvietošanas vēlākā lietošanas procesā tas, iespējams, radīs vaļīgu deformāciju no ietīšanas. Pie poliestera uzlādētā alumīnija folijas slāņa ir atvēršanās parādība, kas izraisa elektromagnētisko viļņu noplūdi, ietekmējot ekranēšanas efektu, kā rezultātā produkts tiek atgriezts lūžņos, un, tiklīdz lietošanas procesā rodas šāda neatbilstība, tas radīs lielus zaudējumus. Ja temperatūra ir pārāk augsta, ir viegli izraisīt izolācijas kodola mīkstināšanu un deformāciju, kā arī pat izraisīt izolācijas serdes stieples pielipšanu, kā rezultātā tiek iegūti nekvalificēti produkti, tāpēc priekšsildīšanas temperatūra ir stingri jākontrolē. Saskaņā ar iepriekš minēto aprakstu nav grūti redzēt, ka arī aizvēršanās ātrums ir izšķirošs, pie saprātīgas priekšsildīšanas temperatūras, ja aizvēršanās ātrums ir pārāk ātrs, tas ietekmēs karstās kausējuma līmes kušanu, pārāk lēns izraisīs serdes vada mīkstināšana un deformācija, sekas ir tādas pašas kā nepareiza priekšsildīšanas temperatūra, un vājināšanās pēkšņi palielināsies noteiktā frekvences punktā.
Augstas kvalitātes Mini sas 5.0, MINI sas 6.0 un jaunākiem vadiem ir ieteicami profesionāli Jd-cables ražotāji..https://www.jd-cables.com
